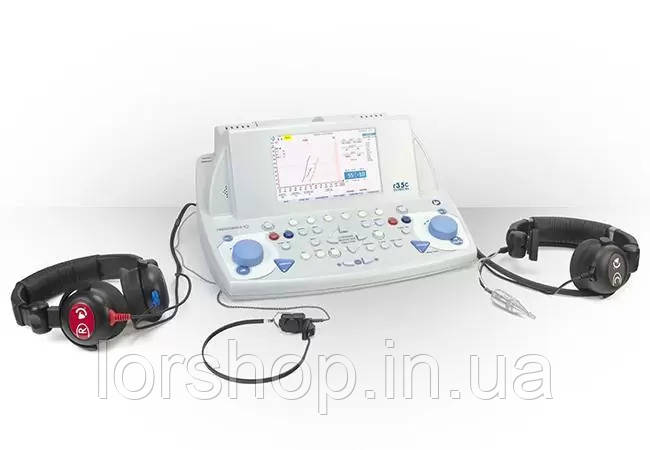

Аудіометр-тимпанометр R35с RESONANCE

Аудіометр-тимпанометр R35с RESONANCE

КОМПЛЕКСНИЙ КЛІНІЧНИЙ АНАЛІЗАТОР СЕРЕДНЬОГО ВУХА

ІНСТРУКЦІЯ ДО ПРИЛАДУ - ДИВ. ВКЛАДЕННЯ "СПЕЦИФІКАЦІЯ"

Компактний. Ергономічний. Зручний у використанні.
Аналізатор середнього вуха Resonance R35C забезпечує мобільність пристрою. Компактні розміри, чудова ергономіка і кольоровий 7-дюймовий TFT-дисплей R35C був розроблений для максимального задоволення потреб ЛОР-спеціалістів і аудіологів.

Пристрій зручний для користування і дозволяє безпечно переносити(наприклад, на виїзні прийоми) сам прилад і аксесуари в практичному футлярі, доступному за окремим запитом.

Безпечний. Мобільний. З легким налаштуванням.
Завдяки цьому аудіометру файли результати проведеної діагностики в форматі pdf можуть бути спочатку збережені на USB-накопичувачі, а потім перенесені на зовнішні пристрої(ПК, ноутбук), або роздруковані завдяки вбудованому термопринтеру.

Звіти можна легко редагувати і налаштовувати за допомогою додаткових текстів(адреса, номери телефонів, та ін.), та логотипів компанії або клініки. Програмне забезпечення MDS дозволяє передавати дані пацієнта і результати перевірок на ПК навіть у Noah

🔶Характеристики пристрою

РОЗМІРИ ТА ВАГА

• Д x Ш x В: 370 x 290 x180 мм

• Маса нетто: 3.5 кг

ТИПИ ТЕСТІВ

• Тимпанометрія: Автоматична тимпанометрія,
  Акустичний рефлекс, Тест АР розпаду, номер 3.
  Швидкий тест, Акустичний латентний тест (AЛТ),
  Спеціальний тест (тест DLI та неакустичний)

• Аудіометрія: Тест чистого тону, Автопоріг, Тест
  Фоулера (ABLB), Мовний тест, Тест Stenger,
  Тест DLI, Тест SISI, Тест Bekesy, Тестзгасання
  тону, Тест MLB,Багаточастотність, GAP, DLF

ДИСПЛЕЙ

• 7” TFT Кольоровий дисплей

ІНТЕРФЕЙС КОРИСТУВАЧА

• Багатомовний

ПРИНТЕР

• Вбудований швидкий термопринтер з шириною
  паперу 112 мм, поставляється в стандартній
  комплектації

ЗВІТИ

• Можливість друку на термопринтері

• Звіт в форматі .pdf, створюється автоматично і
  зберігається на USB-накопичувачі з можливістю
  додавання даних про пацієнта і коментарів до
  тестів через клавіатуру USB (додатково).

• Дані передаються на ПК через Resonance
  Management Data Suite

ПЕРЕДАЧА ДАНИХ НА ПК

• За допомогою кабеля через USB – порт

ПОРТ ЗВ’ЯЗКУ

• Номер.1 USB-вхід тип A

• Номер.2 USB -вихід тип B

WINDOWS® СУМІСНЕ ПЗ

• Resonance MDS Management Data Suite

ЕЛЕМЕНТИ ДЛЯ ДІТЕЙ

• Ігрова аудіометрія застосовується для
  дослідження слуху у дітей, на кольоровому
  дисплеї з’являється серія анімованих
  зображень.

🔷Потужність

ЖИВЛЕННЯ

• 110 – 240 В AC 50/60 Гц 40 VA

• Запобіжники: 2 x T 1 A L 250 В

СПОЖИВАННЯ

• Макс. сила струму: 0.15 A

• Споживання енергії 40 Вт



🔷Експлуатаційні характеристики



• Зберігання: від -20°C до +50°C

• Робочий режим: від +15°C до+35°C

• Вологість: до 90%,(без конденсації)
  Атмосферний тиск: від 700гПа1060 гПа

🔶Технічні характеристики тимпанометрії

СИГНАЛ ЗОНДУ (СТИМУЛ)

• 226Гц для тимпанометрії

ВИМІРЮВАННЯ РЕЗУЛЬТАТІВ

• Діапазон 226 Гц: від 0.05 до 7 мл

• Шкала чутливості: авто шкала до відповідного
  діапазону, доступна шкала від 226 Гц 1.5, 2, 5 та 7 мл

ФУНКЦІОНУВАННЯ СЛУХОВОЇ ТРУБИ

• Тест ETF застосовується як для пошкоджених,
  так і для непошкоджених барабанних
  перетинок

• Також доступний тест для ПЭТ

ПОВІТРЯНИЙ ТИСК

• Контроль: Автоматичний або ручний

• Діапазон: від +400 до -600 даПа, регулюється в
  50 даПа інтервалах

• Точність тиску: ±10 даПа або ±10%

• Швидкість сканування частоти: 50, 100, 200, 300 даПа/сек і автоматично

• Індикатор: відображається виміряне значення

• Обмеження безпеки : -800 до +600 даПа

ЗНАЧЕННЯ

• 226 Гц: 85 дБ УЗД ± 2 дБ

• Точність вимірювання частот: ± 0,5%

• Гармонічні спотворення(THD): Менше 1%

ТЕСТ НА АКУСТИЧНИЙ РЕФЛЕКС

• Метод рефлексного тесту: пороговий, автоматичний, ручний

• Тривалість стимулів: 0.5, 1 або 2 сек.

• Протоколи, які вибираються користувачем для всіх методів досліджень

• Іпсілатеральна або контрлатеральна стимуляція для всіх видів тесту

• Автоматизовані функції пошуку піків для швидкого тесту

• Ручний рефлекс: ручне управління всіма стимулами

• Тест АР розпаду : пороговий, автоматичний, ручний

• Тривалість стимулів: 10 або 20 сек.

• Тест АРЛТ: пороговий, автоматичний, ручний

• Тривалість стимулів: 1 сек. фіксована

• Неакустичний: 10/20 сек.

ЧАСТОТИ ТА ДІАПАЗОНИ ІНТЕНСИВНОСТІ

Іпсілатеральний:

• Діапазон рівнів чистого тону(дБ HL) від 50 до 110

• Діапазон рівня шуму(дБ SPL) від 50 до 100

• Частоти: 500, 1000, 2000, 3000, 4000 Гц

• Шум: BBN, HP або LP

• Точність частот: ±1%

• Гармонічні спотворення (THD): менше ніж 3%

Контрлатеральний:

• Діапазон рівнів чистого тону (дБ HL) від 50 до 120 (всі рівні)

• Діапазон рівня шуму(дБ SPL) від 50 до 115 (всі рівні)

• Частота: 250, 500, 1000, 2000, 3000, 4000, 6000, 8000 Гц

• Шум: BBN, HP or LP

• Точність частот: : ±1%

• Точність калібрування: ±3 dB

• Рівні інтервалів: 1, 2, 5 або 10дБ

• Показник Ввімкнення/ Вимкнення : мінімум 70дБ

🔶Технічні характеристики аудіометрії

СПЕКТР

• Діапазон частоти:
  125 – 8000 Гц (з гарнітурою DD45)
  125 – 12500 Гц (з гарнітурою HDA280)
  250 – 8000 Гц (с гарнітурою B71W)

• Діапазон рівня стимулів -10 до 120 дБ HL

ТОЧНІСТЬ ВИМІРЮВАННЯ

• Частота < 0.5%

• Спотворення < 1%

• Лінійний атенюатор: рівень загасання 1 дБ на
  крок 5 дБ, максимально 3 дБ на весь діапазон

ВИХІДНІ ПЕРЕТВОРЮВАЧІ

• ACR, ACL: 10-омні DD45 стерео навушники, альтернатива HDA280 Sennheiser. IP30 навушники (вибірково)

• BC: B71W Radioear; B81 (вибірково)

• ВСТАВКА: вставка перетворювача (додатково)

• Опір 600 Ом

ТИП СИГНАЛІВ

• Тестовий сигнал у вигляді чистого тону :
  синусоїда 125 до 8 кГц сигналу (до 12.5 кГц
  для HDA280 навушників)

• Тестовий сигнал у вигляді трелі : +/- 5% частоти синусоїдальної модуляції, модуляція: синусоїда 5 Гц

• Вузькосмуговий шум: відфільтрований шум 24 дБ/окт.

• Мовний шум: 1 кГц 12 дБ/oкт відфільтрованого шуму

• Білий шум

• Зовнішній сигнал

• Зовнішній мікрофон

• Головний слуховий апарат: 1 кГц 6, 12, 18, 24
  дБ. Фільтри верхніх частот

• Ввімкнення/вимкнення – час згасання: 40мс

ПРЕЗЕНТАЦІЯ ТА МОДАЛЬНІСТЬ СТИМУЛІВ

• Презентація: нормальна, зворотна, розширена
  (наявний тон протягом 1 секунди з 20 дБ нижче
  максимального рівня)

• Модальність: Непереривна, в імпульсному
  режимі (частота 0.5, 1 та 2 Гц) Змінна (ABLB
  0.5, 1 та2 Гц)

• Рівні приросту DLI :0.1 в інтервалі 0.1дБ до 1.0
  дБ; 1.5, 2, 3, 4, 5 дБ

• Частота повторення приросту DLI : 0.5 Гц, 1 Гц, 2Гц

• Частота повторення приросту SISI : 0.2
  Гц, 0.5 Гц, випадковий вибір. Час на 300 м/сек

• Рівень приросту SISI : 0.25, 0.5, 0.75, 1, 1.5, 2, 3, 4, 5 дБ

• Bekesy: режим розгортки та фіксації;
  Непереривний, імпульсний; тривалість
  огляду 30 сек та 60 сек.

🔷Система якості

Розроблено, запроектовано, виготовлено та
продається згідно з ISO 13485, ISO 9001
сертифікованою системою якості. Медичні
маркування CE і схвалено FDA

🔷Стандартна комплектація

• Зонд 226 Гц

• Кріплення на голову та ручка зонду

• Набір інструментів для чищення зондів

• DD45 навушники для контрлатерального тесту

• Набір різних вушних насадок; розмір від 6 мм до 15 мм

• Калібрувальна порожнина з тримачем для зонду

• Вбудований швидкий термопринтер

• Рулон термопаперу

• Пилозахисний чохол для пристрою

• Багатомовний довідник користувача

• Флеш-накопичувач

• Програмне забезпечення Resonance® MDS з
  NOAH® module включно (демо-версія)

• Кабель зарядки (110 – 220 В)

• Додатковий запобіжник

• DD45, ADC або HDA280 гарнітура для
  аудіометричного тестування

• Мікрофон для пацієнта (для переговорів)

• Кнопка реакції пацієнта

• SD-карта з багатомовним матеріалом

• Вставка-перетворювач (для маскування кісткового провідника і контралатерального рефлексу)

• Гарнітура оператора з мікрофоном та динаміком

🔷Відповідність / нормативні стандарти

Розроблений, протестований та виготовлений згідно
європейським та міжнародним стандартам:

• MDD 93/42/EEC та аналогічні версії: клас IIa (додаток IX, правило
  10 документ MDD 93/42 EEC )

• Клас безпеки: IEC 60601-1, 3-е видання, клас II тип BF

• EMC: IEC 60601-1-2

• Опір: IEC 60645-5 та ANSI S 3.39 Тип 2

• Аудіометр: до IEC 60645-1; IEC 60645-2 та ANSI
  S3.6, Тип 2A

🔷Додаткові опції

• Набір різних вушних насадок “MS” форми,
  розміри від 8 мм до 16 мм

• Зовнішня USB – клавіатура

• Сумка для перенесення

• Вставка для контрлатерального тестування

• Гарнітура TDH39

• Педіатрична гарнітура(AC або BC)

• ADC Audiocups – шумоппоглинаюча гарнітура

• Мікрофон с гнучким штативом

• IP30 навушники

• B81 кістковий вібратор

• Кабель

• Гучномовець

• Гарнітура оператора з мікрофоном та динаміком

• Додаткова кнопка реакції пацієнта

• Ліцензія програмного забезпечення MDS

• Швидкий-SIN тест
